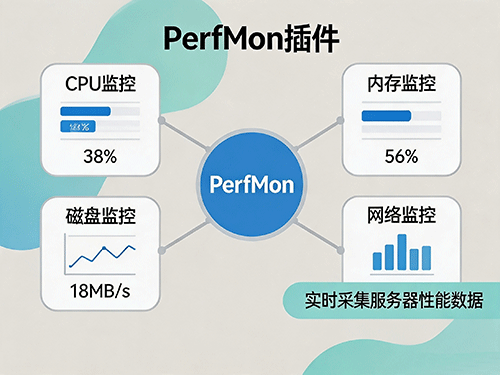

PerfMon（Server Performance Monitoring）是JMeter生态中最常用的服务器资源监控插件。通过在目的服务器上部署Agent代理，实时采集CPU、内存、磁盘I/O、网络I/O等标准和JMeter的压测结果在时间线上准确关联能帮助快速定位性能短板。

一、整体架构

PerfMon方案由两个组件组成，采用标准的客户端‑服务器（C/S）方式：

PerfMon Metrics Collector（插件） – 部署在JMeter客户端一侧，负责向服务器端发起数据请求，接收返回的标准数据并在JMeter界面上实时绘制监控图表。

ServerAgent（代理） – 部署在被测服务器上，是一个Java程序，负责采集本机的CPU、内存、磁盘I/O、网络I/O等资源使用情况，并通过网络（默认TCP/UDP 4444端口）回传给JMeter端。

只安装JMeter插件而不在服务器端部署并启动Agent，将无法获取任何监控数据，二者缺一不可。

二、环境准备

在开始安装之前保证满足条件：

JMeter端（客户端）

已安装Java 8或更高版本。

已安装JMeter，建议使用3.x及以上版本。

被测服务器端（目标机器）

已安装Java环境（因为ServerAgent是Java应用）。

防火墙需要放行Agent所监听的端口（默认是4444），保证JMeter客户端能够访问该端口。

三、JMeter端安装PerfMon插件

推荐通过Plugins Manager在线安装，如网络受限也可手动部署。

方式一：通过Plugins Manager安装

先下载JMeter Plugins Manager：

访问官网 https://jmeter-plugins.org/get/ ，下载 jmeter-plugins-manager-*.jar 文件。

将该jar包复制到 JMETER_HOME/lib/ext 目录下。

重启JMeter。

打开JMeter后，点击顶部菜单栏的 选项-Plugins Manager。

在弹出的窗口中切换到 Available Plugins（可用插件）标签页。

在搜索框中输入 PerfMon，从结果中勾选 PerfMon (Servers Performance Monitoring)。

点击右下角的 Apply Changes and Restart JMeter，等待插件下载安装完成，JMeter会自动重启。

测试安装是不是成功：

重启后，在任意测试计划上右键-添加-监听器，如果能看到 jp@gc - PerfMon Metrics Collector 选项，则表示安装成功。

方式二：适用于离线环境的手动安装

从JMeterPlugins官网下载 JMeterPlugins-Standard.jar 和 JMeterPlugins-Extras.jar 两个文件。

将这两个jar包复制到 JMETER_HOME/lib/ext 目录下。

重启JMeter即可生效。

四、被测服务器端部署ServerAgent

1.下载和解压

从JMeter插件官网的下载页面（https://jmeter-plugins.org/downloads/all/#server-agent）获取 ServerAgent-2.2.3.zip（或更新版本）。

将压缩包上传到被测服务器，如放到 /opt 目录下，然后解压：

bash

unzip ServerAgent-2.2.3.zip

cd ServerAgent-2.2.3

2.启动Agent

Linux / Unix 系统：

先给启动脚本添加执行权限：chmod +x startAgent.sh

直接启动（默认端口4444）：./startAgent.sh

如果希望后台运行并记录日志，可使用：nohup ./startAgent.sh > serveragent.log 2>&1 &

Windows 系统：

直接双击运行 ServerAgent.bat 即可。

自定义端口（如需修改默认端口）：

bash

./startAgent.sh --tcp-port 9003 --udp-port 9003

# 或者直接用java命令

java -jar ServerAgent.jar --tcp-port 7777 --udp-port 7777

如果修改了端口，后续在JMeter监听器中也要对应设置相同的端口号。

3.测试Agent是不是启动成功

启动成功后，控制台会输出日志：

Binding UDP to 4444

Binding TCP to 4444

JP@GC Agent v2.2.3 started

同时可以用来下命令检查端口是不是处于监听状态：

bash

netstat -tulnp | grep 4444

# 或

lsof -i:4444

4.防火墙配置

如果服务器开启了防火墙，必须放行Agent监听的端口（以默认4444为例）：

使用 firewalld（CentOS 7+）：

bash

firewall-cmd --add-port=4444/tcp --permanent

firewall-cmd --reload

使用 iptables：

bash

iptables -I INPUT -p tcp --dport 4444 -j ACCEPT

使用 ufw（Ubuntu）：

bash

sudo ufw allow 4444/tcp

五、JMeter端配置PerfMon监听器

1.添加监听器

在JMeter的测试计划中，右键点击 测试计划（或某个具体的线程组），选择 添加-监听器-jp@gc - PerfMon Metrics Collector。

2.配置监控目的和标准

在PerfMon监听器界面中，点击Add Row（添加行）来新增一个监控目的。每一行需要填写以下内容：

Host/IP：被测服务器的IP地址或主机名，如 192.168.1.100。

Port：ServerAgent监听的端口号，默认是 4444，如果Agent启动时修改了端口，此处必须保持一致。

Metric to Collect：选择要监控的资源类型，每次只能选一种。常用选项包括：

CPU（总体CPU使用率）

Memory（内存使用情况，如已用百分比、空闲百分比）

Disks I/O（磁盘读写相关标准）

Network I/O（网络收发流量）

Metric Parameter（可选参数）：某些标准支持进一步细化，如可以指定具体的磁盘分区（如 /dev/sda）或网络接口（如 eth0）。不填则默认监控总体。

因为每一行只能监控一种标准，如果要同时监控CPU、内存、磁盘I/O和网络I/O四项，则需要分别添加四行，每行选择不同的Metric类型。

3.常用监控标准

CPU：显示总体CPU使用率（百分比）。也可通过参数指定监控某个具体重要或某个进程的CPU占用。

Memory：提供多种子标准，如 usedperc（已用百分比）、freeperc（空闲百分比）以及绝对数值（如 used、free）。一般使用 usedperc 和 freeperc 即可直观看出内存压力。

Disks I/O：包含多个计数器，如 queue（磁盘请求队列长度）、reads/writes（每秒读/写次数）、readbytes/writebytes（每秒读写字节数）。队列长度或读写次数过高一般表示磁盘存在短板。

Network I/O：监控网络接口的流量，包括入站（in）和出站（out）的速率（字节/秒），可以判断网络带宽是不是成为短板。

4.其他设置选项

Interval（采样间隔）：默认1秒，可根据需要调整，但间隔越短数据越精细，同时也会增加Agent和JMeter的资源消耗。

勾选use relative times：图表的X轴将从0开始显示相对时间，便于观察从测试开始后的变化。

勾选Auto-zoom rows for best fit：自动缩放各个标准的Y轴范围，使曲线更易观察。

还可以限制采样点数量或固定Y轴的最大值，便于对比不同测试的结果。

六、测试执行和结果查看

1.运行测试

保证测试计划中已经添加了线程组、HTTP请求等业务思路元件。

点击JMeter工具栏的绿色启动按钮，开始执行压测。

此时PerfMon Metrics Collector会实时绘制服务器各项资源的变化曲线，随着测试推进，图表会动态更新。

2.结果分析和数据导出

实时图表：在GUI方式下，可以直接观察CPU、内存等标准的趋势，注意曲线是不是有突增、不断高位或异常波动。

数据导出：如果希望保存原始数据以便后续分析，可以在PerfMon监听器界面勾选“Save Table Data”，测试结束后数据会保存到CSV文件。也可以在图表界面点击Load CSV加载历史数据进行复盘。

多标准同图展示：当同一监听器中添加了多行（如CPU和内存），图表上会出现多条曲线。为了便于观察，CPU和内存的数值默认会放大10倍（显示为“x10”），从而让不同量级的标准能在同一坐标系中清晰对比。

3.命令行生成报告

如果使用非GUI方式执行测试，并希望事后生成PerfMon图表，可以借助JMeterPluginsCMD工具。大致步骤：

在测试计划中配置好PerfMon监听器，并指定结果文件（如 perfmon.jtl）。

使用命令行运行测试：jmeter -n -t plan.jmx -l result.jtl

再使用JMeterPluginsCMD生成PNG图片：

bash

JMeterPluginsCMD.bat --generate-png perfmon.png --input-jtl perfmon.jtl --plugin-type PerfMon

七、常见问题

1.Connection refused / 无法连接服务器

可能原因：ServerAgent未启动、端口被占用、防火墙拦截、IP地址填写错误。

解决步骤：

在服务器上确定Agent进程存在：ps -ef | grep ServerAgent。

确定端口监听：netstat -tulnp | grep 4444。

在JMeter所在机器上测试网络连通性，如使用 nc -vz 服务器IP 4444 或 telnet 服务器IP 4444，看是不是能够建立TCP连接。

临时关闭防火墙或添加放行规则，排除防火墙拦截。

2.No metrics collected / 没有数据采集到

可能原因：ServerAgent版本和JMeter插件不兼容，或者Agent启动时使用了不同的端口但监听器未修改。

解决方法：更新ServerAgent到最新版本；检查监听器中的端口设置是不是和Agent启动时的端口一致。

3.端口被占用

如果默认的4444端口已被其他程序占用，可在启动Agent时更换端口（如 --tcp-port 9003 --udp-port 9003），同时在JMeter监听器的Port字段填写新端口。

4.长时间运行占用资源过多

建议：

在非必要情况下，尽量使用命令行非GUI方式执行压测（jmeter -n -t plan.jmx -l result.jtl），GUI仅用于调试脚本和查看图表。

如果监控的标准很多（例就像时监控多个磁盘分区或网卡），可以适当增加ServerAgent的堆内存，如启动时使用：

bash

java -Xms512m -Xmx1024m -jar ./CMDRunner.jar --tool PerfMonAgent --port 4444

5.标准不全或粒度不够

请确定已为每种需要监控的资源类型分别添加了一行（CPU、Memory、Disks I/O、Network I/O各一行）。

如果希望更精细的监控（比如按进程或按具体磁盘分区），请在Metric Parameter中填入相应参数。

对于更长时间、更丰富的可视化需求，可考虑采用下文提到的InfluxDB + Grafana方案。

八、InfluxDB + Grafana可视化

PerfMon自带的图表适合快速查看实时数据，但如果需要长期存储监控数据、查看历史趋势、制作炫酷看板或和团队共享，推荐集成InfluxDB和Grafana。

InfluxDB：作为时序数据库，用于存储PerfMon采集到的各项标准数据。

Grafana：作为可视化面板，连接InfluxDB数据源，创建漂亮的实时监控仪表盘。

基本流程：

在服务器或独立机器上部署InfluxDB，并创建数据库。

部署Grafana，启动后默认访问端口为3000。

在JMeter的测试计划中添加 Backend Listener，选择实现类为 InfluxdbBackendListenerClient，并配置InfluxDB的URL、数据库名等参数。

在Grafana中添加InfluxDB数据源，然后导入官方或社区提供的JMeter监控面板模板，即可看到实时更新的资源曲线。

这种组合方案特别适合不断集成、压力测试平台以及需要多人监控的情形。

PerfMon插件的完整应用流程可以归纳为：

JMeter端 – 安装Plugins Manager，通过它在线安装PerfMon插件；或在离线环境下手动复制jar包。

服务器端 – 下载ServerAgent压缩包，解压并启动Agent（默认端口4444），同时保证防火墙放行该端口。

配置监听器 – 在测试计划中添加 jp@gc - PerfMon Metrics Collector，填写目的服务器IP、端口，并为每类资源（CPU、内存、磁盘I/O、网络I/O）分别添加一行监控。

执行和分析 – 运行压测，观察实时图表，必要时导出数据或生成报告。

借助PerfMon将服务器资源消耗和业务请求响应时间等压测结果精确关联，从而快速识别CPU过载、内存泄漏、磁盘I/O短板或网络带宽不足等问题，为性能调优提供可靠的数据支撑。
